Вертикальные реакторы с мешалками

Реакторы с мешалками широко применяются в химической и многих других отраслях промышленности для проведения различных физико-химических и механических процессов в жидких средах (растворах, суспензиях, эмульсиях). Перемешивание интенсифицирует процессы теплообмена и массообмена и зачастую является неотъемлимой частью комплекса мероприятий по обеспечению эффективности химического производства.

Нашим предприятием могут изготавливаться вертикальные аппараты различных типов, например:

Развернуть

ВЭЭ — вертикальный реактор с эллиптическим днищем и эллиптической крышкой;

ВКЭ — вертикальный реактор с коническим днищем и эллиптической крышкой;

ВЭП — вертикальный реактор с эллиптическим днищем и плоской крышкой;

ВКП — вертикальный реактор с коническим днищем и плоской крышкой.

Аппараты производятся в двух исполнениях:

исполнение 1 — с отъемной крышкой;

исполнение 2 — с неразъемным корпусом.

ГОСТ 20680-75 устанавливает следующие значения внутреннего объема аппарата (без учета объемов штуцеров, люков, но с учетом внутреннего объема крышек):

V, м3 (выборка): 1.00; 1.25; 1.60; 2.00; 2.50; 3.20; 4.00; 5.00; 6.30; 8.00; 10.00; 12.5 и т.д. до 200.

Действительный объем аппаратов не должен отличаться от номи¬нального объема более чем на плюс 10% и минус 7%.

Корпусы аппаратов, в зависимости от наличия и типа теплообменных устройств, обозначаются в соответствии с табл.:

Исполнение корпусов аппаратов	Тип аппарата
	ВЭЭ		ВЭП		ВКЭ		ВКП
	Исполнение
	1	2	1	2	1	2	1	2
Без теплообменного устройства	00	10	40	50	20	30	60	70
С гладкой приварной рубашкой	01	11	41	51	21	31	61	71

Типы некоторых видов мешалок, которыми комплектуются реакторы, и их обозначения в сочетании с различными внутренними устройствами приведены табл.

		Типы мешалок
Типы внутренних устройств	трехлопастная	турбинная открытая	турбинная закрытая	лопастная	рамная
Без внутренних устройств	01	03	04	07	10
Отражательные перегородки	21	23	24	27	—
Змеевик	31	33	34	37	30
Перегородки, змеевик	41	43	44	47	—
Направляющая труба	51	—	54	—	—
Направляющая труба и змеевик	61	—	64	—	—

Каталог типовых вертикальных реакторов с мешалками.

В данный каталог включены аппараты, предназначенные для выполнения процессов в жидких средах различных технологий с динамической вязкостью не более 7 Па?с (70 Пз), с плотностью не более 2000 кг/м³

Температура среды — от минус 20 до плюс 200⁰C.
Давление в аппарате:

избыточное до 0,6 МПа (6 кгс/см²);
остаточное — вакуум не ниже 2,7 кПа (20 мм рт.ст.);
без давления (под налив).

Рабочая среда в аппарате — нейтральная, агрессивная, пожароопасная, взрывоопасная или токсичная жидкость, эмульсия, газожидкостная смесь или суспензия с массовой долей твердой фазы не более 30%.

Рабочая среда в рубашке — водопроводная вода или оборотная вода, рассол, конденсат, насыщенный водяной пap.

Давление в рубашке: Р руб.=4 кгс/см²; Рзм.=16 кгс/см².

: Реакторы с плоскими днищем и крышкой

: Реакторы с эллиптическими днищем и крышкой

: Аппараты с эллиптическими днищем и крышкой и гладкой приварной рубашкой

: Аппараты цельносварные с эллиптическими днищем и крышкой, с рубашкой из полутруб

: Аппараты с эллиптическими днищем и съемной эллиптической крышкой со шнековой мешалкой

: Аппараты с эллиптическими днищем и съемной эллиптической крышкой V=0.025-0.63 м3

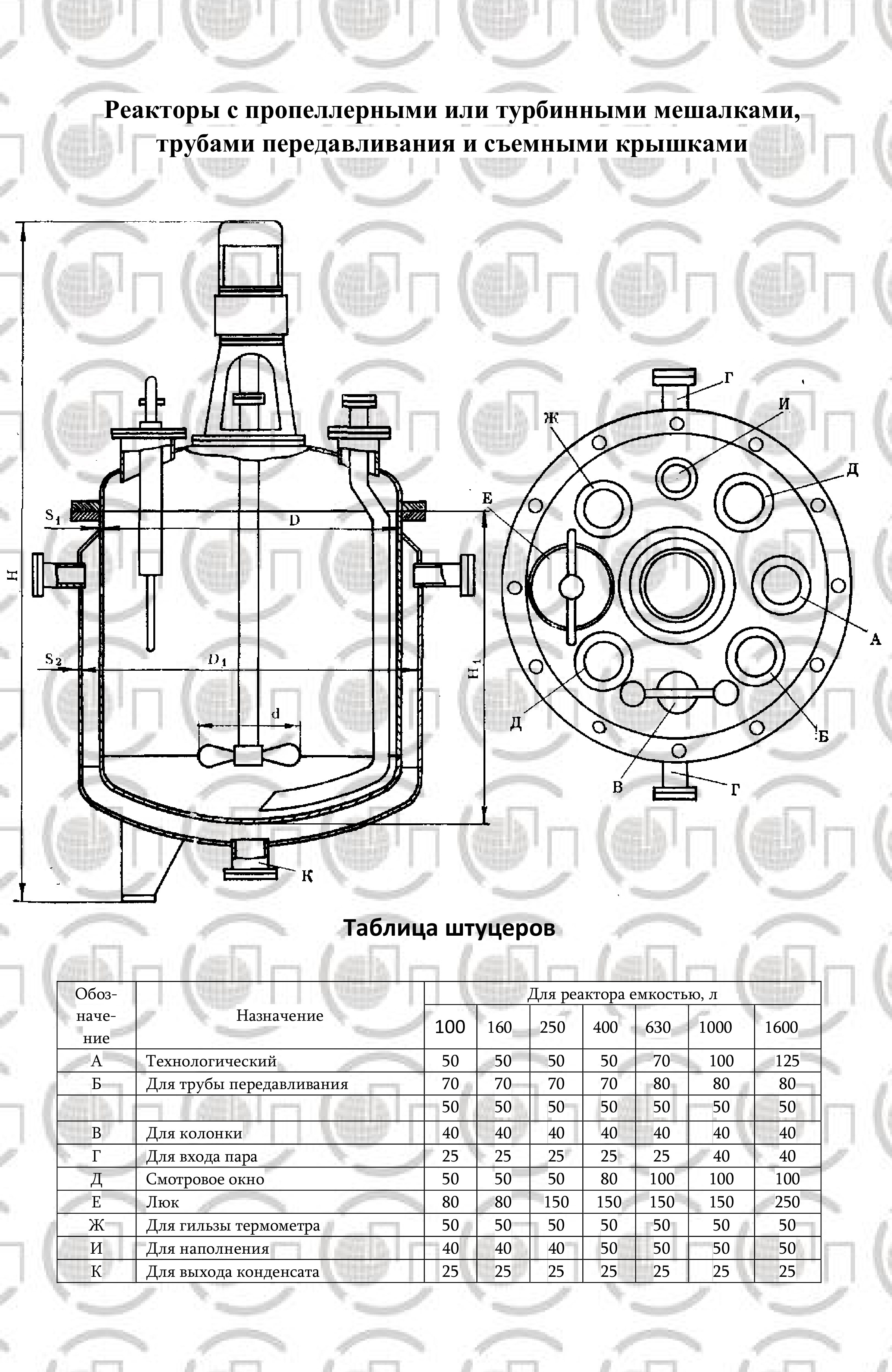

: Реакторы с пропеллерными или турбинными мешалками, трубами передавливания и съемными крышками

: Реакторы цельносварные с пропеллерными или турбинными мешалками и трубами передавливания

: Реакторы с пропеллерными или турбинными мешалками, нижними спусками спусками продукта и съемными крышками

: Реакторы цельносварные с пропеллерными или турбинными мешалками и нижними спусками продукта

: Реакторы с рамными мешалками, трубами передавливания и съемными крышками

: Реакторы цельносварные с рамными мешалками и трубами передавливания

: Реакторы с рамными мешалками, нижними спусками продукта и съемными крышками

: Реакторы цельносварные с рамными мешалками и нижними спусками продукта
